Próbapanel

A próbapanel szerepe

A megírt programjaink tesztelésére alkalmas az általam tervezett, ismertetésre kerülő egyszerű próbapanel. Ez főleg a kezdők számára ajánlott, akik most ismerkednek a PIC rejtelmeivel. Az eszköz a 16F84 fogadására alkalmas. Tartalmaz 4 db kétszínű LED-et, 2 db hétszegmenses kijelzőt egy 4-es DIP kapcsolót. A panelon lehetőség nyílik egyszerű feladatok gyakorlására:
    - kimenetek be- és kikapcsolása
    - kapcsolók lekérdezése, pergésmentesítés
    - hétszegmenses kijelző illesztése, multiplex üzemmód
    - megszakítások, ugrótáblák használata
    - PWM jel előállítása, stb.

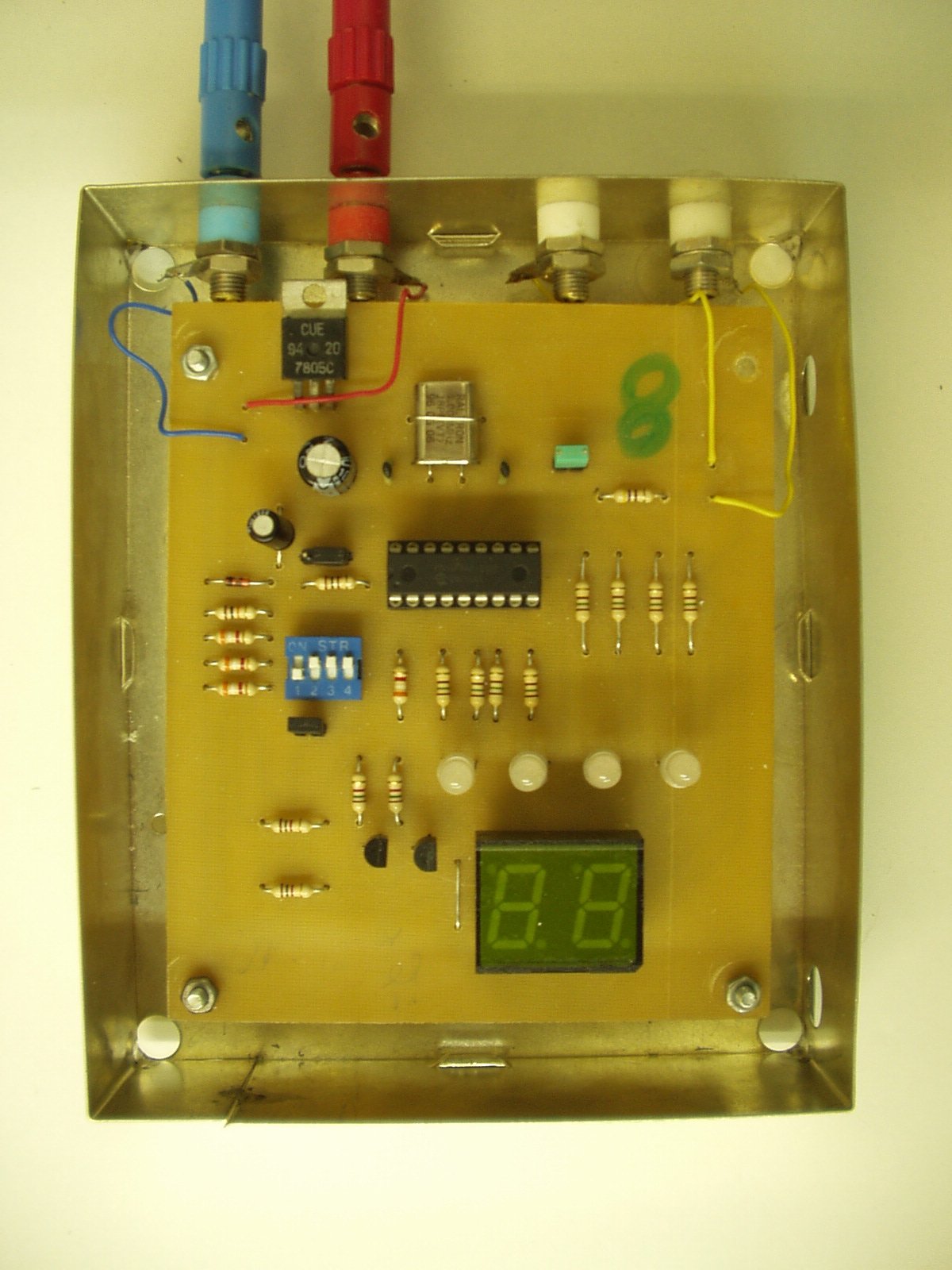

Időközben elkészült az első generációs próbapanel második verziója. Itt beépítésre került az ICSP csatlakózó, így nem kell a PIC-et kiszedni az égetéshez. Ezenkívül a hétszegmenses kijelzőt kicseréltem DC08-11EWA típusra, mert a régi már nem volt beszerezhető! FIGYELEM: a kijelző bekötésének sorrendje megváltozott, az "a" szegmens a PIC RB0-ás lábára került! A nyákterv méretarányos, így a pdf-ből közvetlenül nyomtatható a film!

	Letöltések (V1):		A kész próbapanel
		kapcsolási rajz
		alkatrészjegyzék

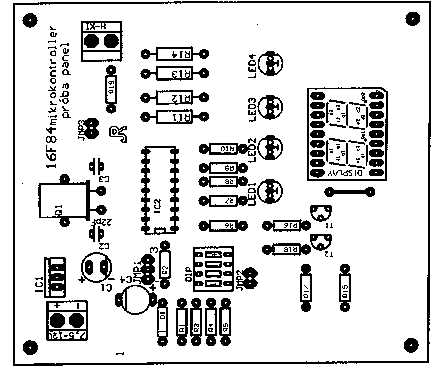

		beültetési rajz
		nyákterv
	V2 (új!) :
		kapcsolási rajz
		alkatrészjegyzék
		beültetési rajz
		nyákterv

 A második generációs próbapanel haladóknak  készült a 16F87X sorozatú mikrovezérlőkhöz. Az ötletet a győri mikrovezérlő versenyek gyakorlati feladatai adták, ez alapján készült a kapcsolás. A nyákot volt tanítványom Kerényi Pál (KEPA) tervezte.
Felépítésében lényeges különbség, hogy 4 db hétszegmenses kijelzőt tud kezelni.

Néhány mintapélda a próbapanelhoz:
    - közlekedési lámpa vezérlése
    - reakcióidő mérése
    - digitális óra
    - számológép, stb.

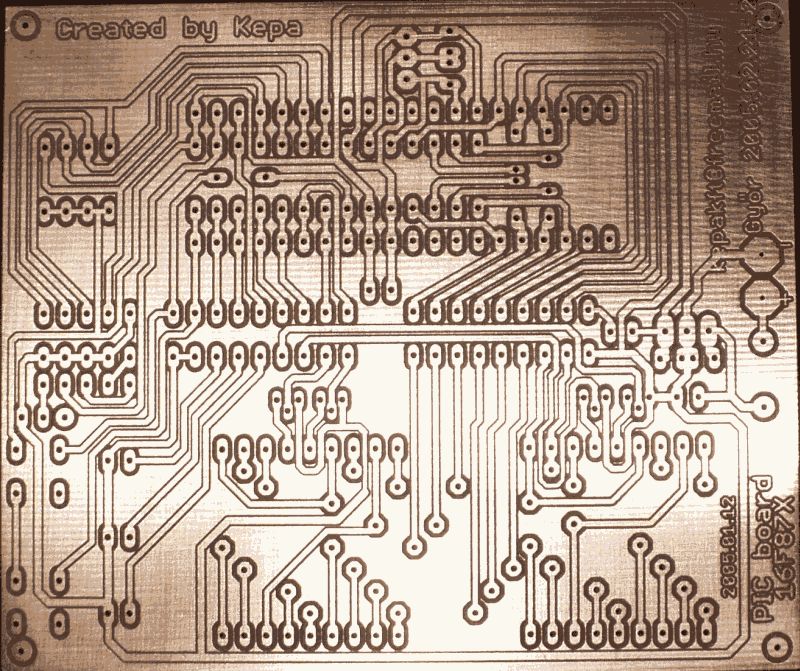

	Letöltések:		Az iskolai marógépen készült nyák
		kapcsolási rajz
		alkatrészjegyzék
		beültetési rajz
		nyákterv

 A harmadik generációs próbapanel  "profiknak"  készült a 18F4X2 sorozatú mikrovezérlőkhöz. Tartalmaz LED-eket (8 db piros, 4 db kétszínű, 1 db RGB), hétszegmenses kijelzőt (4db), LCD kijelzőt, mátrix tasztatúrát, kapcsolókat (4 db), nyomógombot.

Néhány mintapélda a próbapanelhoz:
    - LCD kijelző illesztése
    - "Knight Rider" 8 LED-en
    - Sziporkázó színek RGB LED-del
    - IIC busz használata
    - Kommunikáció PC-vela soros porton
