Forgó kijelző:
Készítette: Kerényi Pál
Project név: Rotext
1.verzió:
2. verzió:
Videók:
és videó is... ha minden jól megy...

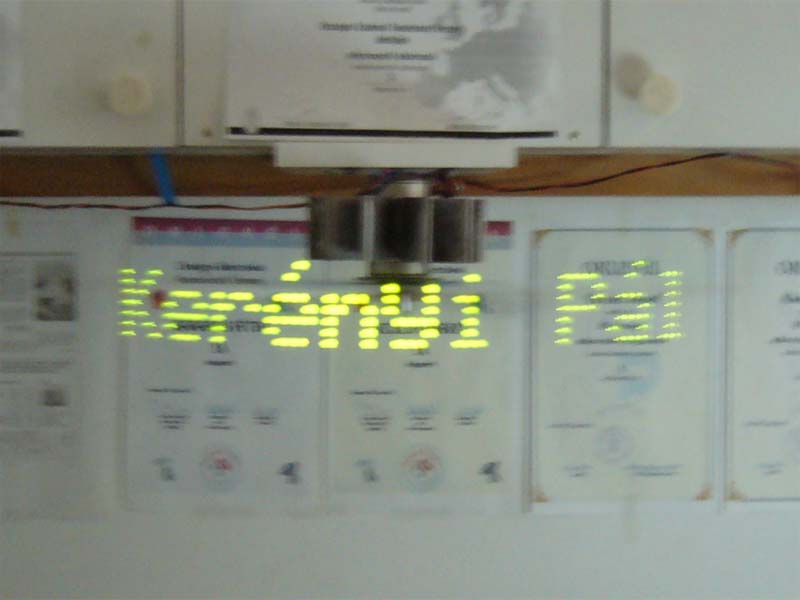

8 LED mechanikai multiplex segítségével ír ki szöveget az eszköz palástjára. Ami csalóka, hogy az eszköznek nincs is palástja és a kép csak a retinánkon létezik. Az eszköz agya egy 16F628-as mikrovezérlő, ami a kijelzést végzi, és a számítógép RS-232-es port-jától fogadja a kiírni kívánt információkat. Az 1. verzió szénkeféken keresztül kapta meg a tápfeszültséget és az adatot. A súrlódás hangja még felpolírozott csúszógyűrűkkel is igen kellemetlen volt, a programfejlesztéshez viszont tökéletesen megfelelt az első modell.
Ekkor jött a nagy lépés, hogy a súrlódás elkerülése érdekében a forgórész induktív úton kapja a kijelzéshez szükséges energiát, és a kijelzendő szöveget is, amit egy bázis egységben lévő 12F508-as mikrovezérlő állít elő. Ekkor született meg a 2. verzió, amit a Műszaki Informatikai Mérnökasszisztensi szakdolgozatom védésénél be is mutattam, de csak utolsónak engedtek a szakdolgozatvédésre mondván "Ha elsőnek megyek mögöttem mindenki megbukik!"
Az eszköz felszerelhető állítva vagy lógatva. A kijelzés sebessége 3 sebesség közül választható ki. A betűk szélessége apró lépésekben állítható az egész keskenytől a nagyon duciig. A betűk magassága a fizikai felépítés miatt kötött, amennyiben mégis állítani szeretnénk, közelebb vagy távolabb lépve az eszközhöz megoldható. :) Amennyiben nem folyamatos szöveget, hanem csak szavakat szeretnénk kiírni pl.: 'Nyitva', 'Zárva', 'Akció', stb. a kijelzés léptetése megállítható.

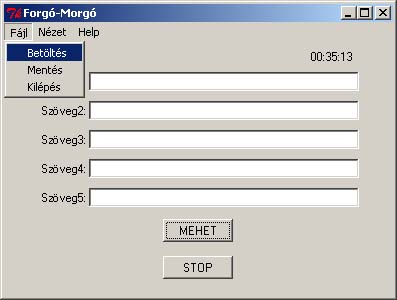

A PC oldalon szükséges egy feltöltő program is, amivel a kiírni kívánt szöveget időzíthetjük. Ez a feltöltő program már a 16. verziónál tart hisz mindíg van még valami amit kitalálunk és bele kell tenni. Létezik belőle 5, 10, és 20 soros is. A fenti képen az 5 soros program látható.
A feltöltő program első indításakor a saját könyvtárában létrehoz egy config file-t amiben a kijelzés beállításai szerepelnek és a következő elindításakor automatikusan alkalmazza azokat.
A programmal lehetőség van a szövegmezők elmentésére és betöltésére, amennyiben még tovább szeretnénk egyszerűsíteni a dolgot az alap.txt néven elmentett szövegeket a program
Indulásakor automatikusan beolvassa és elkezdi a kijelzést.
Köszönet:
Juhász Róbertnek ötleteiért, támogatásáért és a feltöltő programért.
